EDGE 540T EXP 60" Extreme-Flight

le Lun 25 Juil - 19:40
Bonjour tout le monde , je vais vous presenter un monstre de 3D electrisé , l ' Edge 540T EXP de chez Extreme-flight

Avec une envergure de 152cm et une longueur de 149cm ,cet avion est bien visible en vol et sa motorisation preconisée fait son effet en 5 et 6s





pour rester dans l esprit EF (Extreme-flight) , j' opte pour le setup preconisé

Moteur Torque 4016/500
Contro Airbross Elite 80A passé en OPTO (sans bec , fil rouge coupé)
Bec externe JETTI 12A max branché en direct sur les cable d alim 5-6 lipo
Servos Hitec HS-5245MG digi avec palonniers longs
Hélices Xoar ou JXF bois ,differentes tailles a tester
Lipo 5s3700 et 6s3300 voir 6s4000 si pas trop lourd
Colle epoxy 30 minutes
Colle Cyano medium + accélérateur
Frein fillet fort ou moyen pour securiser les vis du moteur sur le couple
Colle bois blanche pour améliorer les collage d usine , pas toujuors parfait



il est presonnisé de renforcer a la colle tous les collages du support moteur

*******************************************************************************************************************************************************************************************

voila ce que sa donne a la reception , j avoue avoir été bien surpris par l imposante taille du fuselage , et la surface de la gouverne de profondeur








*******************************************************************************************************************************************************************************************
Les Accessoires

Le cone est fournis , avec un plateau alu et bague de centrage alu
les ailes sont protégées dans des housses avec poignée
le train est en carbone avec un profile
la tringlerie est entierement sur rotules
Les platines en plexi servent a fixer les Winglets




*****************************************************************************************************************
Le fuselage
















poids avec la verriere


poids de la verriere


et pour les currieux ou futurs acheteur , le coeur de la bete



















*****************************************************************************************************************
Le train en carbone profilé








*****************************************************************************************************************
Le capot moteur en fibre











*****************************************************************************************************************
Les ailes

1 petit gramme de difference ...









La clé d' aile en carbone diametre 16mm




*****************************************************************************************************************
La profondeur

avec son ridicule plan fixe et 2 ennormes paluches pour guider le flux d 'air









*****************************************************************************************************************
La dérive de direction

Imposante






****************************************************************************************************************
Les Winglets







*****************************************************************************************************************
La planche de stickers



La notice , dommage , c 'est en noir et blanc , demain je telecharge et imprime la notice en couleur








avatar
Black-Raiser
Admin
Messages : 1916
Réputation : 72
Date d'inscription : 14/01/2010
Age : 39
Localisation : Ceyzériat
http://www.kilowattrc.com

Re: EDGE 540T EXP 60" Extreme-Flight

le Dim 31 Juil - 23:23
Le montage

Debutons par les ailes

collage des charniere avec colle CA Zap extra liquide
pour cela mettre en place les charnieres sur l aile et y mettre une pointe de colle et laisser secher 5-10 minutes



mettre en place l' aileron ,bien l enfoncer et articuler l aileron en haut et en bas pour suffisement liberer la charniere et mettre de la colle CA extra liquide sur les 4 charnieres , refaire l operation de l autre coté de laile

installation des servos

mettre le servo en place et percer a 1.2mm
mettre de la colle CA extra liquide dans les trous
mettre le servo en place et le visser





installation des guignols

poncage de la partie a coller



mise en place et decoupe de l oracover





et on colle l ensemble avec colle CA moyenne ou epoxy



repetez ces etapes sur la deuxieme aile

*******************************************************************************************************************************************************************************************
La profondeur

proceder comme precedement pour le collage des charnieres , les mettre en place sur la gouverne ( fixe ou mobile) , une petite goutte pour les maintenir en place , laisser secher puis mettre les 2 pieces en place , et faire le collage
puis coller les guignols





decoupage de la pieces bois



mise en place de la profondeur



decoupage de l oracover avec une lame de cutter neuve , sans couper le balsa
faire plusieurs passages en appuyant tres légé



retirer les bandes





mise en place de scotch peintre



pour le collage , je prefere utiliser de l epoxy 30 minutes plutot que la methode preconisée
Bien s assure du parallelisme entre le stab et la clé d aile carbone , et faire la geometrie horizontale
l epoxy 30 min permet de bien ajuster et suffisement liquide pour bien penetrer les pieces a coller

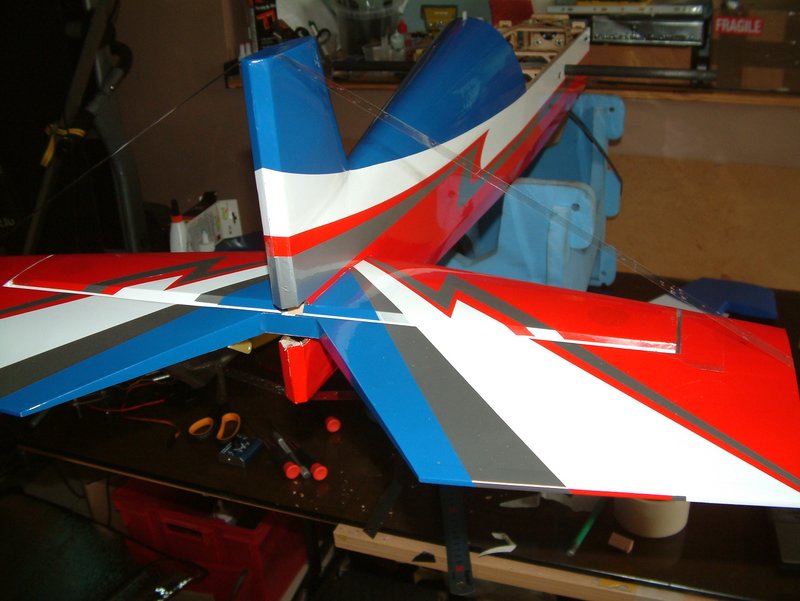

collage de la derive , installation des servos et des liens

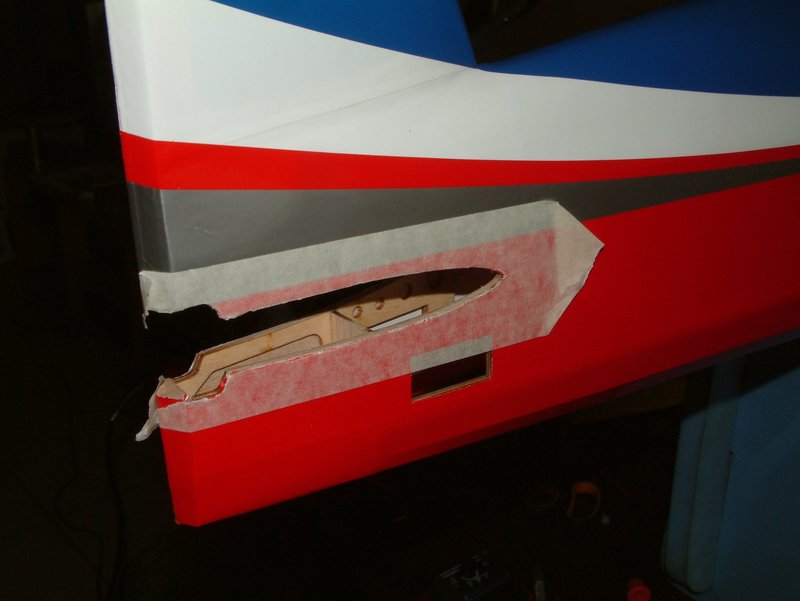

Ouverture de la sortie d air sous le fuselage

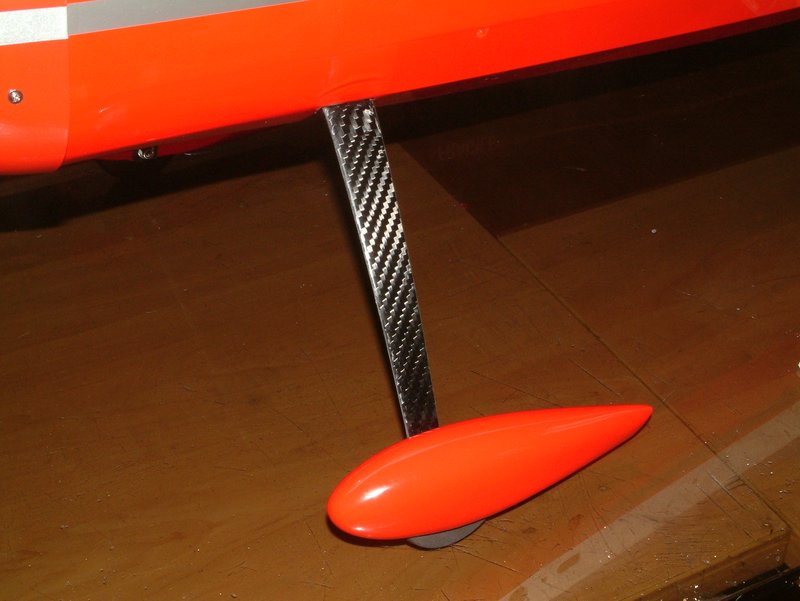

Installation du train




Installation du moteur , y a qu a visser direct sur le support

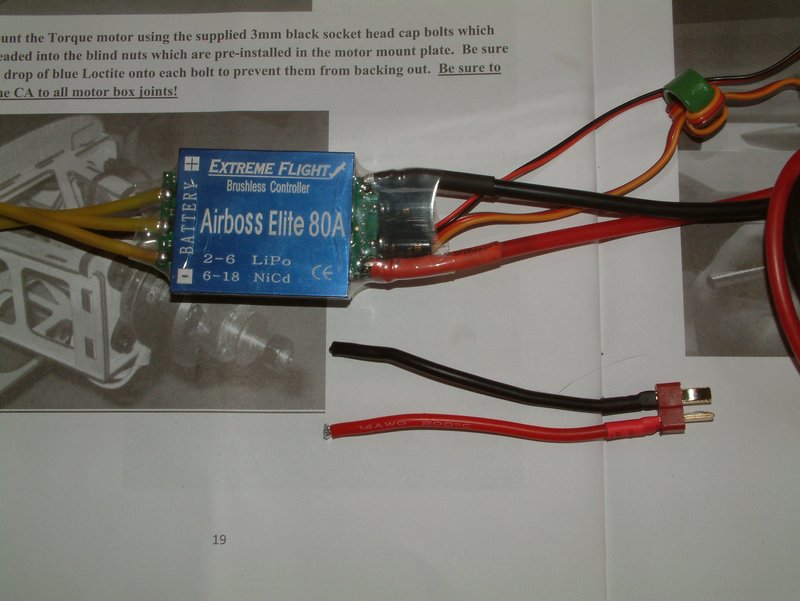

Le controleur
Tout d abord , j ai remplacer les cable alim par des plus gros , meux adaptés aux 6s lipo
suppression du bec du contro pour en mettre un jetti 12A

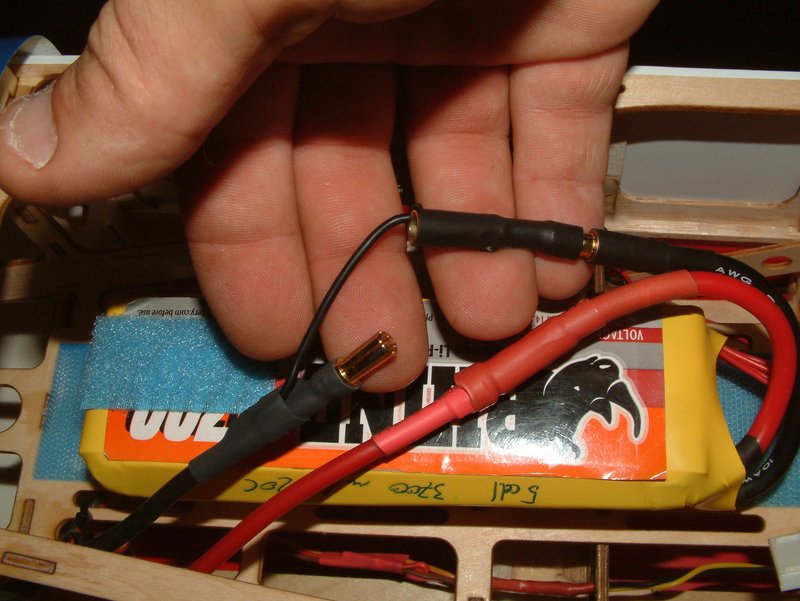

sans oublier le systeme anti-étincelles












Des bandes velcro pour maintenir la batterie en place




Capot moteur
Pour installer le capot moteur , j ai un flasque en EPP que j inssert entre le capot et le cone , l'ecart est de 4mm
mettre 4 bandes de scotch peintre et marquer l emplacement du trou
mettre le capot en placeet percer selon le point





















Dernière édition par Black-Raiser le Mar 23 Aoû - 15:21, édité 1 fois
avatar
Black-Raiser
Admin
Messages : 1916
Réputation : 72
Date d'inscription : 14/01/2010
Age : 39
Localisation : Ceyzériat
http://www.kilowattrc.com

Re: EDGE 540T EXP 60" Extreme-Flight

le Lun 1 Aoû - 18:48
Et voici l' EDGE terminé

















avatar
Black-Raiser
Admin
Messages : 1916
Réputation : 72
Date d'inscription : 14/01/2010
Age : 39
Localisation : Ceyzériat
http://www.kilowattrc.com

Re: EDGE 540T EXP 60" Extreme-Flight

le Dim 4 Aoû - 11:58
Cet avion est trop génial , il vol a merveille

Une chose de sur c est que fini le 5S lipo
Avec un 6s et une batteuse bois 15" c est le pied
Il faut néanmoins revoir la courbe de gaz pour une bonne homogénéité
La puissance (bien plus que besoin) est au RDV
Je trouve même violent les remontées après un Tork
