aile volante virgule de vitesse

le Sam 16 Oct - 0:44
Bonjour a tous , voici mon projet en cours , une virgule modifiée
C est une aile volante de vitesse d environ 1m d envergure motorisée par un os 5.5cc avec resonateur
sa lance a la main et atterie dans l herbe moteur coupé
le poids devrait avoisiner les 1250g

j ai refais tout le plan sur autocad avec des revues validées par les anciens du club
voici les pricipales modifs:
--- allongement du profile de 20mm sur la partie arriere , apporte plus vite l accroche et ameliore le vol lent
--- recul de 10mm du couple pare feu
--- modif de la derive
--- ajout de winglets pour reduire les perturbations aux saumons et gagner en surface ailaire
--- adaptation du fuselage pour recevoir un reservoir kavan 150cc
--- modif des platine servos pour que le palonnier travail dans le meme plan que le guignol et le tout invisible
--- couple pare feu incliné pour l anicouple nessessaire
--- légé afinement du profile


voici la liste du mareriel nessessaire: (valeurs en mm) et balsa andino
- balsa 1.5mm 1000x100
- balsa 2mm 1000x100
- balsa 3mm 1000x100
- balsa 5mm 1000x100
- balsa triangulaire 50x10x1000
- balsa carré 8x8x1000
- balsa carré 10x10x1000
- contre plaqué 3mm 5 plis 100x100
- contre plaqué 0.8mm 450x120
- contre plaqué 2.5mm 300x120
- 8 charniere nylon avec axe metal
- un reservoir kavan 150cc
- un bati moteur
- 2 guignols
- 2 commandes quick link M2.5
- 3 chapes M2
- 2 chapes M2.5
- une gaine type sulivan
- 2 servos standard
- 1 servo mini
- 1 moteur OS max 35 AX
- 1 resonateur et coude Macs product
- 1 accu nimh 4 éléments 2000mA
- 1 recepteur 4 voies minimum avec mixage delta sur la radio
- colle a bois
- colle epoxy 30 minutes
- colle cyano bois
- entoilage type oracover
- beaucoup d epingles

pour faire un travail bien droit , j utilise un support en medium 12mm + des calendriers cartons collés dessus , nickel pour le piquage des epingles

place au montage

pour info je fixe les plans sur le bois en utilisant de la colle en bombe type 3M77
un legé spritz , pas trop ! sa doit se redecoller

tout d abord , decoupage des bandes de papier ou sont imprimés toutes les nervures , 4 planches de 1000x100mm ,et les coller sur 4 planches de basla 3mm , et decoupage des nervures , idem pour les cotés du fuselage mais en partant du CP 0.8
pour les lignes droite , j ai bloqué un reglet avec 2 pinces

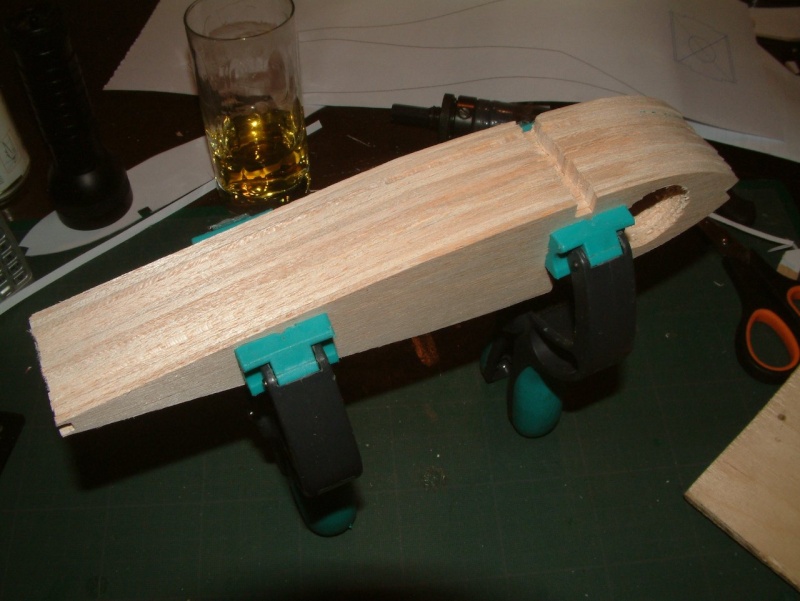

une fois les nervures decoupées , bien les plaquées enssemble et afiner le poncage et passage des carré balsa





pour les cotés de fuselage , j ai utilisé un CP 0.8mm collé a du balsa 2mm
tout d abord , decouper les cotés en contre plaqué 0.8mm , puis les coller a la colle a bois sur une planche de balsa 1000x100x2mm en s alignant sur un bord et bien presser sur surface bien plane avec un support et du poids





le support moteur est decoupé dans du contre plaqué 3mm 5 plis , ultra solide ! , le passage du reservoire est legerement decalé
montage a blanc du pare feu pour ajuster les dessus et dessous a fleur du fuelage



on peut obsrever le decalage des insserts pare feu pour donner l angle d anticouple




un petit montage a blanc pour verifier le calage des pieces








premier collage , les nervures internes aux cotés du fuselage , j ai utilisé colle bombe 3M77 , et une demi-heure de sechage sous pince
attention , les insserts platine servo sont en partie basse du fuselage



pendant ce temps , coller le plan sur le support de travail et fixer un balsa de 8x8 sur le plan via des epingles , il doit etre bien placé sur le longeron du plan
faire le marquage des balsa carré et du 5x15 ,poser et fixer avec des epingles , puis tracer les profil au stylo pour repecter les ecartements







avec du balsa 5mm , decoupage de triangles de renfort , 44 petites et 2 plus grands




decoupage des supports servo en contre plaqué 2mm 3 plis

une fois les cotés du fuselage et nervures collées , glissez le balsa 10x10 , apliquez un point de colle CA a l interieur du fuselage pour bloquer l ecartement





maintenant , collage des profiles d extremité

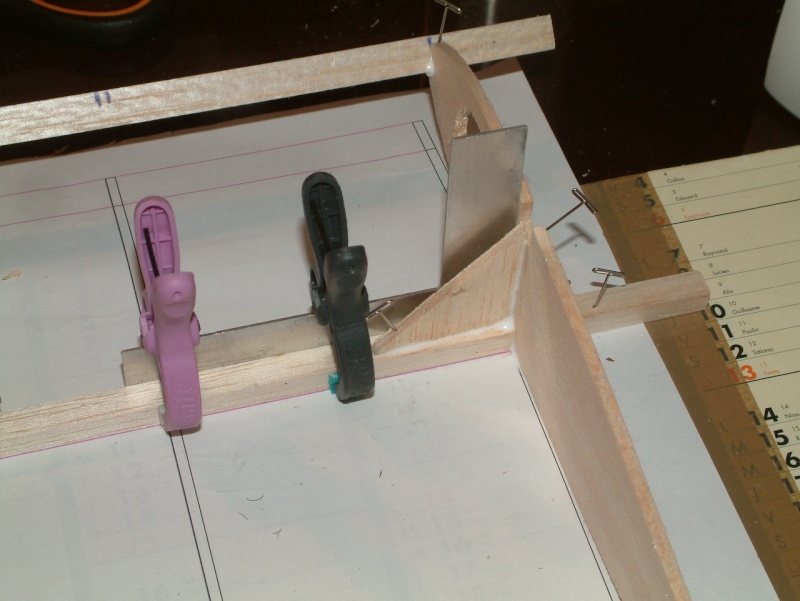

fixer une equere avec des pinces

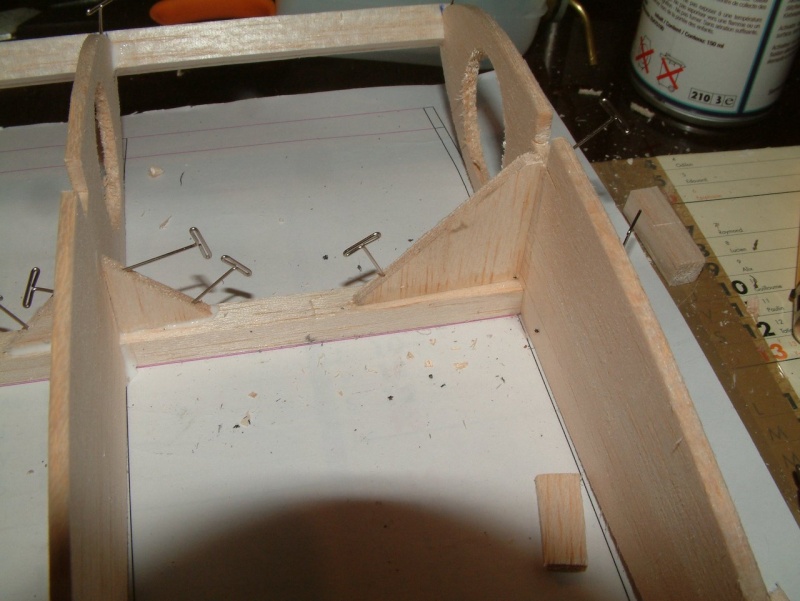

utilisez les grands pour fixer a 90° ces nervures , bien tout coller et securiser avec des epingles



idem de l autre coté

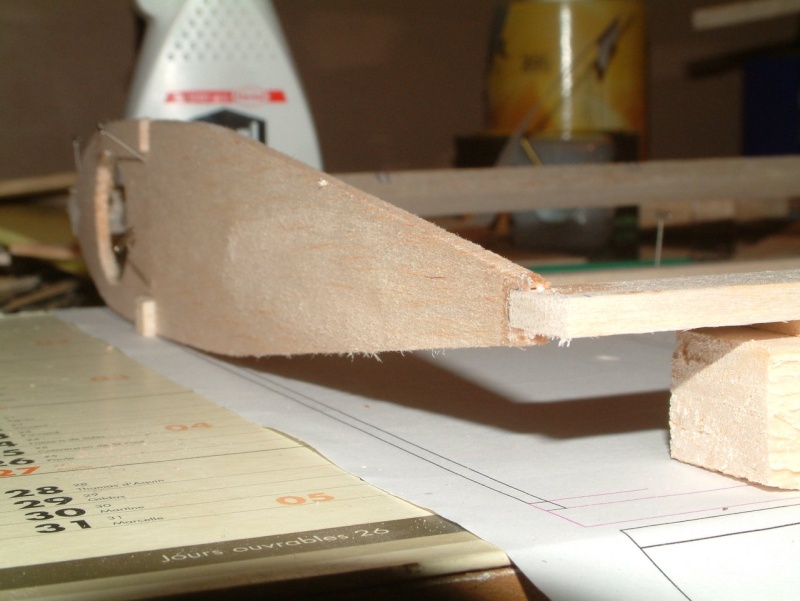

maintenant , preparation des cales pour le bord de fuite de l aile a disposer entre chaque nervure sur le suuport plan
utilisez du basla 20mm , et avec les chutes de 3mm , passez les cales a 23mm avec un point de colle a bois , bien epingler les cales sur le support de travail



une fois les cales disposées , placez le balsa 15x5 en respectant le tracage stylo sur les extremités et les cotés du fuselage



collez ensuite les 4 autres nervure platine servo
pour faciliter le montage , j utilise colle a bois sur le bord d attaque et sur le longeron inferieur , et une fois collé et epinglé , je colle le bord de fuite avec colle cyano extra liquide , une goutte ou 2 qui par porosité va coller imediatement toute la surface supp et inferieur

une fois les 6 nervures platine servos collées , insserez la platine servo et tracer les nervures
retirez la platiner et faite 2 trous pour l alléger



puis collage des platines , colle a bois sur le coté du fuselage et cyano extra liquide sur les nervures externes , s assurer que le collage est parfait

collez ensuite les autres nervures et collez tous les renforts triangulaires

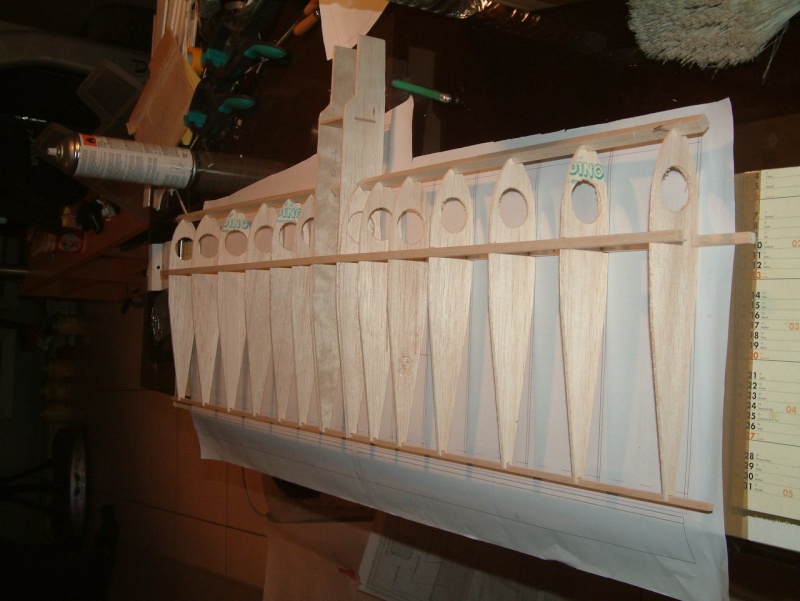

une fois toutes les nervures collées , placer le longeron supperieur , et collez le avec 2 gouttes de cyano extra liquide en s assurant que la partie superieur s aligne bien aux nervure , sinon ajuster avant collage



collez les renforts triangulaire sur le logeron sup

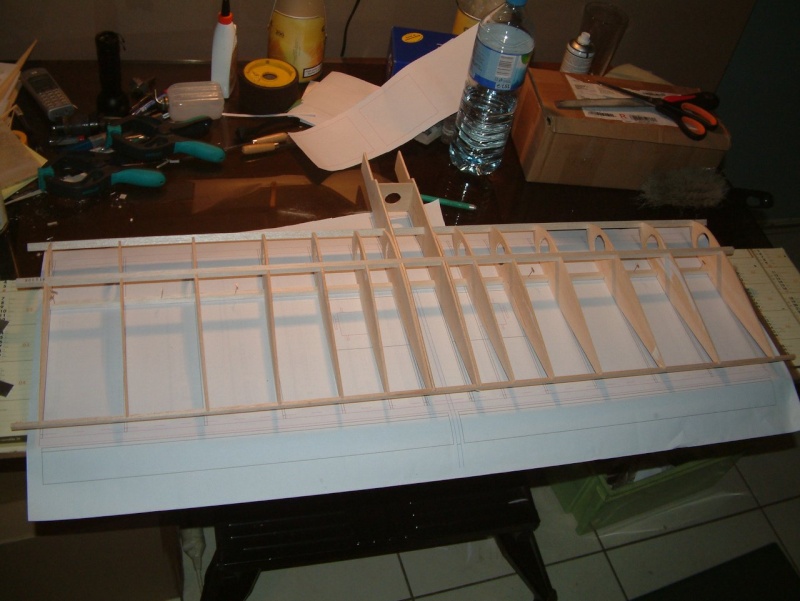

voila , la structure de l aile est terminée , ajustez les balsa aux nervures saumon




maintenant debut du coffrage

basla 1.5mm andino

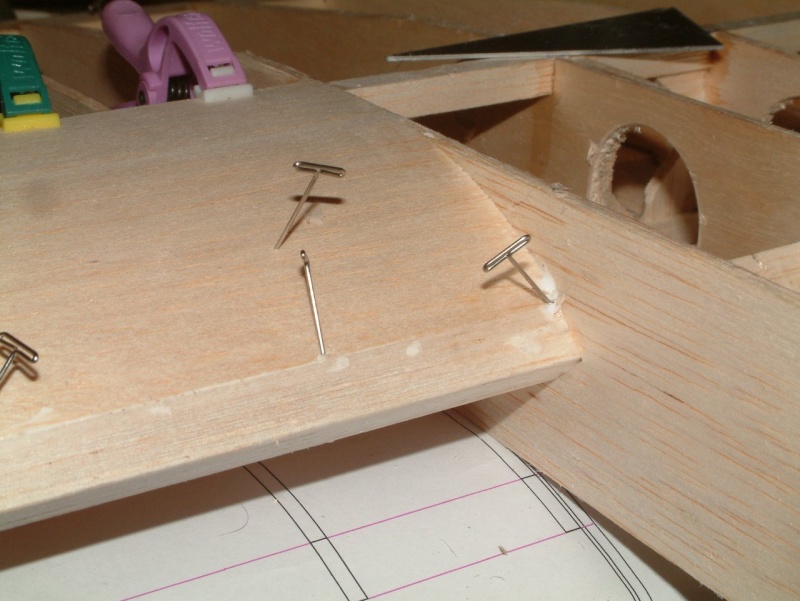

demarez du bord d attaque , un filet de colle a bois sur toutes les parties a coller , et arretez le coffrage sur la moitié du longeron sup
tout caller avec epingles et pinces















preparation ensuite des ailerons
pour cela , j utilise un bord de fuite 8x50 , et je recoupe 5mm de chaque cotés , devant sa tombe pile poile avec l epaisseur de l aile

























Dernière édition par Black-Raiser le Mar 16 Nov - 22:21, édité 4 fois
avatar
GillesG
Messages : 915
Réputation : 22
Date d'inscription : 09/02/2010
Age : 38
Localisation : South Belgium

Re: aile volante virgule de vitesse

le Sam 16 Oct - 12:34
Salut Jool,

Chouette projet cette virgule, elle à une gueule sympa et d'après les vidéos, ça vol plutôt bien! Elle mente bien aussi, mais en élec. C'est possible d'avoir le plan?
avatar
Black-Raiser
Admin
Messages : 1916
Réputation : 72
Date d'inscription : 14/01/2010
Age : 38
Localisation : Ceyzériat
http://www.kilowattrc.com

Re: aile volante virgule de vitesse

le Ven 3 Déc - 15:46
Salut Gilles , ce week end je place les derniers morceaux d entoilage et elle sera la propriété de Fabrice
je ferai quelques photos avant
avec les winglets sa lui donne un super look

semaine prochaine j attaque la deuxieme , en brushless cette fois
je vais faire un setup axi 2814/12 et 8x6 , contro 40 ou 55A selon le stock
lipo 3S 2.65-3.2A
servos hitec 225mg

j ai deja refais le plan pour l electrifiée , alongement de la cabane pour que l helice tombe a peu pres pareil
integration du controleur , avec radiateur a l air libre
ventillation interne pour refroidir le lipo
ouverture sous les aile pour une bonne prise en main lors du lancé
c est facile sur autocad de faire les modifs...

peut etre j en sortirai une en EPP avec un profile plus fin pour tartiner plus sans avoir 500w
avatar
GillesG
Messages : 915
Réputation : 22
Date d'inscription : 09/02/2010
Age : 38
Localisation : South Belgium

Re: aile volante virgule de vitesse

le Sam 4 Déc - 17:40
Une Virgule en élec, ça me tente bien ça! En tout cas, le montage de la tienne est nickel!
avatar
Black-Raiser
Admin
Messages : 1916
Réputation : 72
Date d'inscription : 14/01/2010
Age : 38
Localisation : Ceyzériat
http://www.kilowattrc.com

Re: aile volante virgule de vitesse

le Dim 5 Déc - 21:03




























maintenant l entoilage

















avatar
GillesG
Messages : 915
Réputation : 22
Date d'inscription : 09/02/2010
Age : 38
Localisation : South Belgium

Re: aile volante virgule de vitesse

le Dim 5 Déc - 22:08
Vraiment sympa la déco Jool!
avatar
Yvan121248
Messages : 122
Réputation : 4
Date d'inscription : 19/07/2010
Age : 68
Localisation : 7730 Leers-Nord BELGIQUE

Re: aile volante virgule de vitesse

le Lun 6 Déc - 17:39
Super la virgule, rien à dire et belle déco.

Sur les photos, je vois un drôle d'outil orange, cékoa ???
avatar
Black-Raiser
Admin
Messages : 1916
Réputation : 72
Date d'inscription : 14/01/2010
Age : 38
Localisation : Ceyzériat
http://www.kilowattrc.com

Re: aile volante virgule de vitesse

le Lun 6 Déc - 18:16
Salut Yvan , merci
de prés , a part quelques racords oracover , on dirait un truc en fibre peinte
c est extremement lisse et regulié , je suis pas decu de mon 1er kit fait main !!

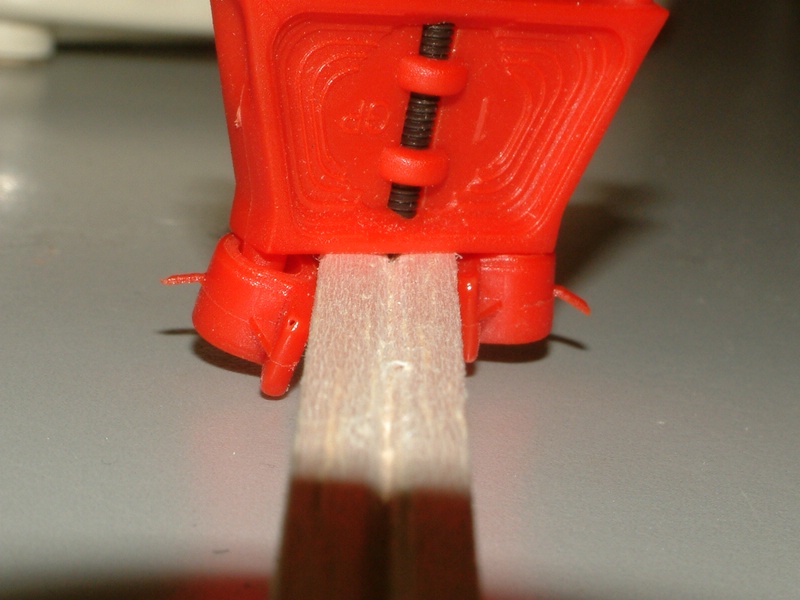

pour l outil , il est rouge pas orange !!
j ai acheté sa chez tower-hobby

c est pour tracer une rigole pour les charnieres
au centre y a une longue vis BTR pointue , tu regle la profondeur , en vissant/devissant , et tu bloque en tournant l outils , et tu longe tout l ailerons et le bord de fuite
resultat , tu as une gorge bien centrée sur toute la longeur

prevu pour petite et grosse epaisseur


la l outils est monté pour petite epaisseur


tu tourne pour bloquer et tu avance sur ton aileron ou bord de fuite


une gorge de la profondeur de ce que sors la vis de l outil
avatar
Yvan121248
Messages : 122
Réputation : 4
Date d'inscription : 19/07/2010
Age : 68
Localisation : 7730 Leers-Nord BELGIQUE

Re: aile volante virgule de vitesse

le Lun 6 Déc - 18:59
Je me doutais bien que c'était un outil de ce genre, j'ai sur le même principe un outil qui permet de bien centrer des fentes dans les baguettes pour y glisser les charnières.
antoinev
Messages : 33
Réputation : 1
Date d'inscription : 18/08/2010

Re: aile volante virgule de vitesse

le Dim 12 Déc - 18:46
Salut,
Tu aurais le plan?
A ton avis c'est possible de construire l'aile en poly?
ANTOINE
avatar
bathcrew
Modérateurs
Messages : 725
Réputation : 4
Date d'inscription : 25/01/2010

Re: aile volante virgule de vitesse

le Lun 13 Déc - 14:09
Chouette boulot, y'a pas à dire!
Je suis curieux de voir Fab voler avec ça. Pourquoi l'as tu revendu au fait?
avatar
Black-Raiser
Admin
Messages : 1916
Réputation : 72
Date d'inscription : 14/01/2010
Age : 38
Localisation : Ceyzériat
http://www.kilowattrc.com

Re: aile volante virgule de vitesse

le Lun 13 Déc - 14:11
be ntu pose des question !!
tu devrai me connaitre maintenant

mais reve pas , oublis mon 163 !!
avatar
bathcrew
Modérateurs
Messages : 725
Réputation : 4
Date d'inscription : 25/01/2010

Re: aile volante virgule de vitesse

le Lun 13 Déc - 15:08
Après quelques bières, je suis sur que ce serait négociable, héhé... Je prépare le chéquier!

Je suis très curieux de voir Fab lancer un moteur thermique, rappelle lui bien les règles de sécurité, hein... Parce que faire le con avec ce suppositoire thermique, c'est pas la même chose que de déconner avec un easyglider. Faut voler propre quoi...
avatar
SvEnVaTh
Messages : 437
Réputation : 4
Date d'inscription : 12/04/2010
Age : 26
Localisation : virton/belgique

Re: aile volante virgule de vitesse

le Lun 13 Déc - 15:14
une video hein les gars je veux voir ca =) =

fab01 ==>" Tour de contrôle ici fab01 j'annonce un passage devant la tour a basse altitude...."

Tour de Controle ==> "passage accepter"

fab01==> "Ho YeAhHh!!! mission suppositoire Jool ON "

Mdr
avatar
bathcrew
Modérateurs
Messages : 725
Réputation : 4
Date d'inscription : 25/01/2010

Re: aile volante virgule de vitesse

le Lun 13 Déc - 15:30
Eject D'mitri, eject!!!!!!!!!
avatar
Black-Raiser
Admin
Messages : 1916
Réputation : 72
Date d'inscription : 14/01/2010
Age : 38
Localisation : Ceyzériat
http://www.kilowattrc.com

Re: aile volante virgule de vitesse

le Lun 13 Déc - 15:34
arrgGGGGggggGGggg , trop tard !!

Chhhhh PAF !!
Fabrice
Messages : 148
Réputation : 2
Date d'inscription : 09/03/2010

Re: aile volante virgule de vitesse

le Lun 13 Déc - 19:14
Oh oui ... Eject !!!!!

Jamais je le planterai,il est trop beau !!!! D'abord je prendrai des cours avec le célèbre moniteur de Rozérieullle !!!!!! Le copain à Jool !
Invité
Invité

Re: aile volante virgule de vitesse

le Jeu 27 Jan - 13:12
Bonjour Black-Raiser

tout d'abors felicitation pour ta virgule, elle est magnifique et la deco, une tuerie Wink

Il va falloir que je me bouge pour la faireet me fair la main dessus avant septembre, il a l'enduro et c'est pil poil ce qu'il me faut.

Par contre je n'arrive pas a remettre la main sur le plan mais cela n'est pas bien grave, je sais que je l'ai, suffit de tout retourner :-D.

Une chose par contre, a tu une idée de la surface alaire? car pour l'enduro j'ai un minima à respectermais je pense que l'on doit-êtres bon.

Je t'en remercie et encore chapeau.

@+
Jlouis

ps: tu n'aurais pas fais une ptit vidéo des fois??
avatar
Black-Raiser
Admin
Messages : 1916
Réputation : 72
Date d'inscription : 14/01/2010
Age : 38
Localisation : Ceyzériat
http://www.kilowattrc.com

Re: aile volante virgule de vitesse

le Jeu 27 Jan - 13:27
Salut Jean Louis

pour cette virgule , c est construit a partir du plan autocad que j ai fais
un poil moins d envergure et plus de largeur d aile
un profile legerenment plus fin
et quelques modif pour ameliorer le vol
je n ai pas fais de video , l aile est vendue a un ami , Fabrice

pour la surface ailaire , je te dis quoi ce soir au mm prés !

actuellement , je suis plusieurs ailes de vitesse

antoinev
Messages : 33
Réputation : 1
Date d'inscription : 18/08/2010

Re: aile volante virgule de vitesse

le Mer 1 Mai - 13:24
Salut,
Pourrais tu poster le plan s'il te plait?
Antoine
Contenu sponsorisé

Re: aile volante virgule de vitesse

Voir le sujet précédentRevenir en hautVoir le sujet suivant
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
