construction d'un 3D de conception perso

le Sam 16 Fév - 9:29
Bonjour a tous ,

Voila je me suis lancé dans la conception d'un modèle perso , pour mon premier je me suis orienté vers un modèle simple , les plans m'ont bien occupé pendant 3 semaines et ont nécessités 5.5 m² de papier .

Caractéristique:

Envergure 2m20
longueur 2m20
poids estimé entre 7 et 8kg
Motorisation entre 50 et 60cc

Aller , trêves de bavardage place a la construction.


la dérive:

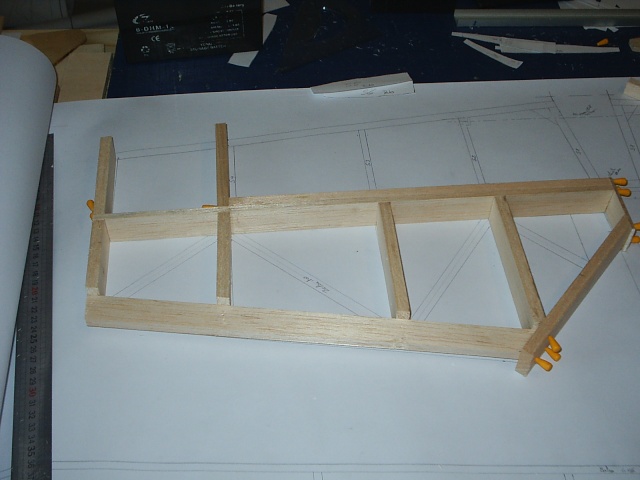

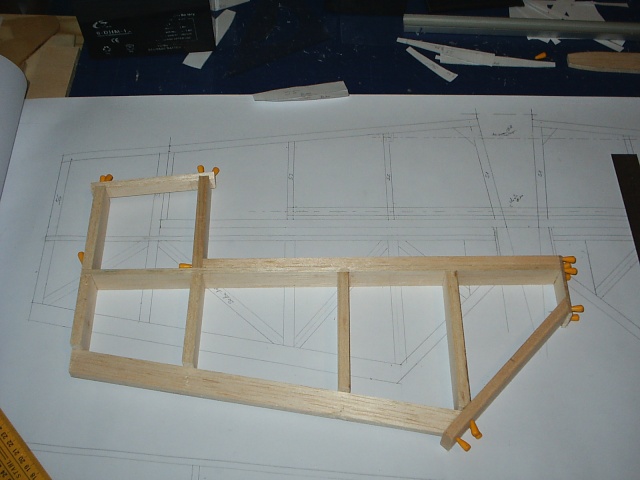

préparation des différents éléments et collages des pièces.





et mise en place des charnières pour s'assurer d'avoir suffisamment de débattement (j'ai 32 cm , cela devrait suffire :lol: )

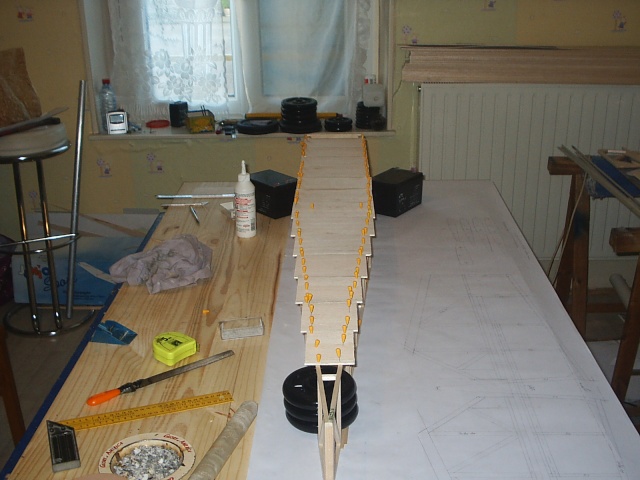

préparation des planches de balsa de 60/10 pour les flancs



les memes apres sechage



et preparation des emplacements pour les baguette (qui vont finir les flancs) et du couple avant ainsi que le support de train



et pour finir debut de construction du premier volets de profondeur



préparation du compensateur et pose du bord de fuite cote fuselage



mise en place du bord d'attaque



et mise en place du renfort pour le guignol ,



mise en forme du premier volets de profondeur







et comme le résultat me satisfait j'ai attaquer les 3 autres (mise en forme prévu demain) et la deuxième dérive (qui sera mise en forme demain également)



les volets de profondeur on bien sécher toute la nuit , alors un petit tas de copeaux plus tard



nous avons de beau volets de profondeur profilé



et pour finir cette journée , confection et mise en place des croisillons



Et on continue :twisted:

les flanc en balsa de 6mm du deuxième avion sont fini



préparation des premier fourreau de clés d'aile et de stab





et on attaque le doublage avant des flanc en CTP de 6mm , alors découpe du morceaux nécessaire



traçage et découpe de la pièce finale



et on fait des trous , celui du mileu va servir au passage de la cles d'aile , tous les autre ces juste pour perdre du poids :)









Voila la suite,

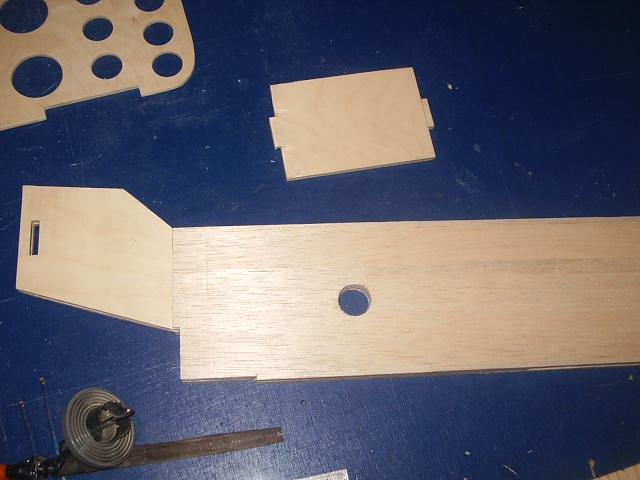

Création des pare feu , collages de premières baguette qui vont constituée le fuselage et pour finir collage des flanc en balsa sur le doublage en CTP













Confection du premier couple du fuselage ,

découpe de la forme brut



découpe du passage des flancs



mise en place provisoire pour s’assurer que tous passe bien



et comme tous va bien , début de l’allègement de la pièce et découpe de l'arrondi du fuselage









perçage du passage de la clés d'aile



le support de train et son couple de renfort



et pour finir , montage a blanc des pieces







Ca commence a avoir de la gueule :twisted:

Début du travail sur la partie arrière du fuselage









et de nouveau , montage a blanc





et comme tous va bien , collage de la partie avant





et enfin de la partie avant sur l’arrière





et pour finir , l'ensemble monter

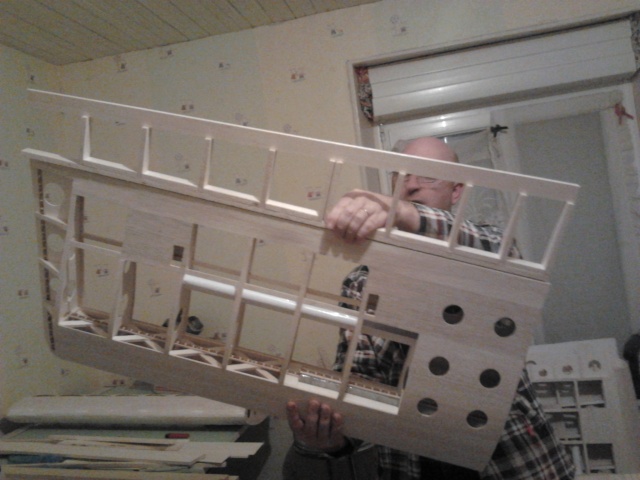

pour vous donnez une idee detaille , je fait 1m81 et 110 kg :twisted:

pose des croisillon de renfort



confection des différent fourreaux



et mise en place sur le fuselage





et coffrage du dessous









construction du stab





les voila assemblés



rajout d'une semelle en ctp 3mm a l'emplanture



préparation d'une panoplie de guide en ctp 3mm pour les fourreaux



et pour finir la journée , montage a blanc des fourreaux et cles de stab et verif sur le plan que cela correspond bien.



prochaine etape , mise en forme des stab et collage des fourreaux.

mise en forme du premier stab :)

traçage du milieu et mise en place des gabarits



il suffit en suite de raboter , limer , poncer et comme par magie notre pièces et fini :twisted:





et on vérifie que l'on a suffisamment de débattements



je croit que cela va le faire

et on fait le même sur le 2e demi stab



et on continu avec les stab (il me prennent plus de temps que prevu :( )

pose d'un renfort pour les charnieres



mise en place d'un morceaux de ctp qui fera office de butée pour la petite cles



et un 2e qui fera office de guide



collage du fourreau pour la cles principale



ainsi que ca butéé en ctp



et on habille tous ca de balsa



et pour finir la journee collage des fourreaux de la petite cles



mise en forme des nervure d'emplanture du stab et mise en forme





et comme cet avion a été conçu pour faire le show dans les rencontres



stab et dérive entoiler et poser sur le fuselage pour avoir un aperçu de l'effet







perso je trouve que cela claque pas mal :twisted:

et le 2e stab vient de recevoir le meme traitement







Découpe et collage du support de roulette de queue et de la plaque de fixation du stab





collage de la dérive



et montage du blocs arrière en balsa de 10 et mise en forme









préparation des trous pour le passage des fourreaux arrière , maintenant va commencer le long processus d'alignement du stab et de l'aile



montage du stab pour une première vérification



découpe et collages des goussets de renfort pour les collage de baguette









fin du coffrage en ctp de peuplier pour l'assise de la roulette de queue



petit passage sur la balance







et montage du bloc arrière sur le 2e fuselage







Confection et collages des couples du fuselage en ctp peuplier 3mm et mise en place des gaines pour le passage des fil lumières et des câbles de servo







pose du coffrage supérieur du fuselage



et pour le fun test des leds sur toute la partie arrière

le miens



et celui du collègue



et les 2 ensemble









Construction du dôme arrière

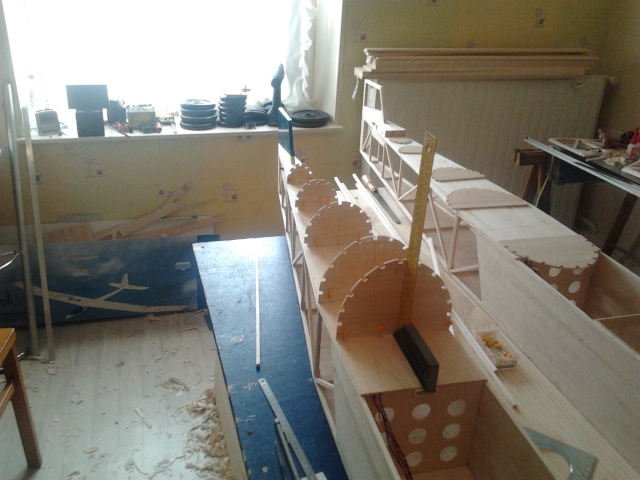

découpe et mise en forme du premier couple



mise en place d'un guide afin de définir la hauteur des couple suivant et préparation de ces dernier





mise en place provisoire des baguette arrière pour définir leur emplacement



découpe des emplacement de baguette et collages des couples



mise en forme et collage du couple avant



et collage de la première baguette



ca commence a prendre forme :)

pose des baguettes sur le dôme









et debut du coffrage de l'arriere







on commence enfin a voir un avion sortir du tas de bois :)

Fin du coffrage sur les 2 avions et première couche de mastic











et début du travail sur le bloc verrière , on commence par mettre en forme l’arrière



puis découpe des flancs et création des couple

















et enfin petit montage a blancs du blocs avant avec une verrière qui traîne





on continu avec le montage de la cabanne

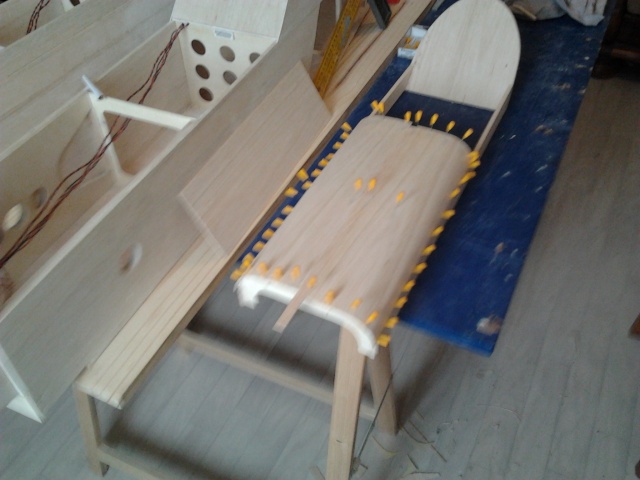

pose du coffrage







et une fois tout poncer petit passage sur la balance





pour l'instant le résultat et satisfaisant :)



fin du bloc arrière

avant



pendant



après



collage des tétons de maintiens de la cabane





confection des support servo a l’arrière du fuselage







la cabanne du 2e fuselage





le blocs arrière du 2e fuselages





voila , la mise en forme des fuselage et terminer



préparation et collages du dernier doublage de flanc en ctp





preparation des fourreau de cles d'aile et des petite pastille de ctp qui vont les maintenir dans le fuselage





et collage



imposant la bestiole :)





c'est partie pour les ailes ,

traçage et découpe des nervure d'emplanture en ctp de 6mm







même punitions pour les autres nervure des ailes en ctp de 3mm





percage des nervure au niveau des cles d'aile



et mise en blocs par demi aile pour poncage

avant



apres



petite astuce pour repérage des trous sur le fuselage , découpé des rondelle de bois (a la scie cloche ça va bien) et les fixer sur la nervure coter fuselage , cela permet de bien centrer la nervure au niveau de la clés principale et de percer précisément le trou pour la deuxième clés d'aile et celui de la vis de fixation





et toujours en blocs perçage des trous a l'emplacement des futur évidement des nervures.



toujours au blocs , découpe des emplacement pour les longerons et autre baguettes



perçages des trous d’allègement

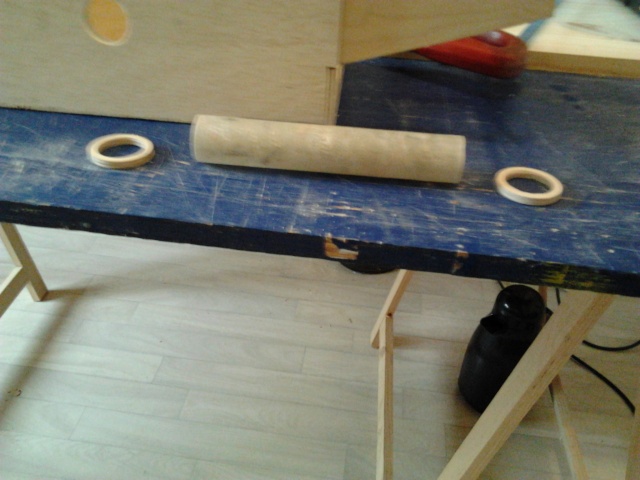

façonnage et collage des bouchon de fourreau

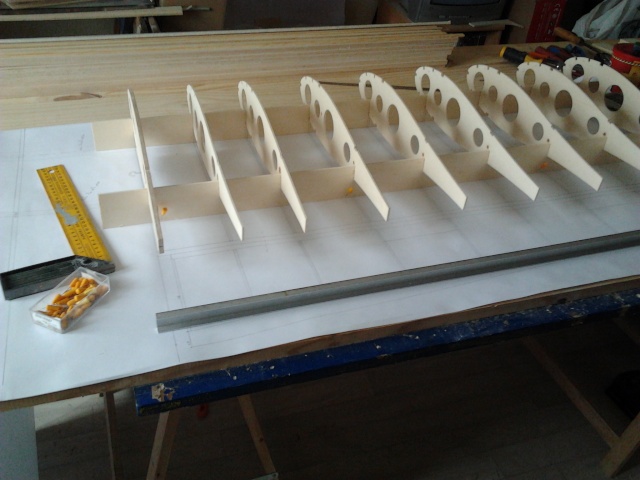

montage a blanc d'une demi-aile pour voir se qu cela va donner :)





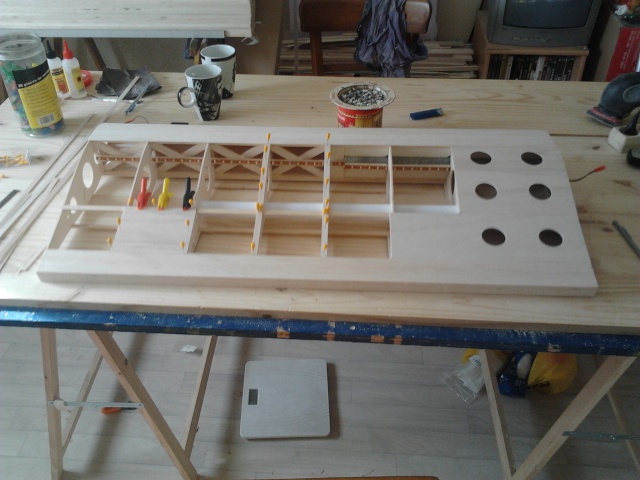

Confection de support de montages pour les demi ailes



petite verif



et collages des baguettes



collages " d'etretoise de nervure"



et du bord de fuite de l'aile

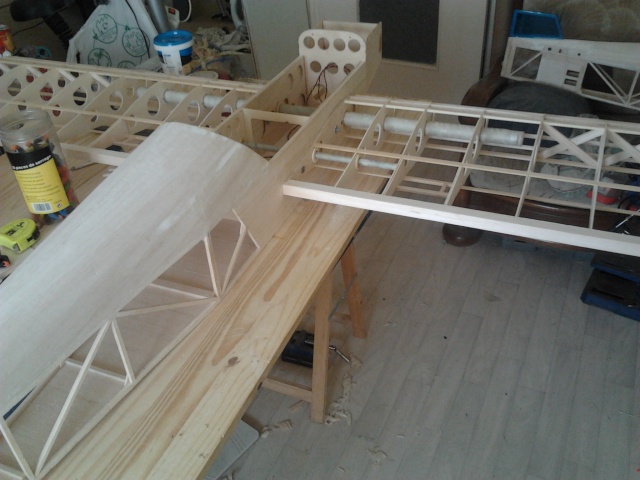

petite vue d'ensemble



le travaille sur l'ail continue avec le collage des longerons et baguette sur l'autre face et premier mise en forme du bord de fuite de l'aile , suivi d'une petite pose contemplative avec l'aile poser sur le fuselage











Confection des croisillon de renfort dans l'aile



et des support de servo , toujours dans l'aile



et j'ai pas pu résister a la vue d'ensemble :)



assemblage de l'ailes pour collage des fourreaux





Mise en place des prisonnier de fixation d'ailes

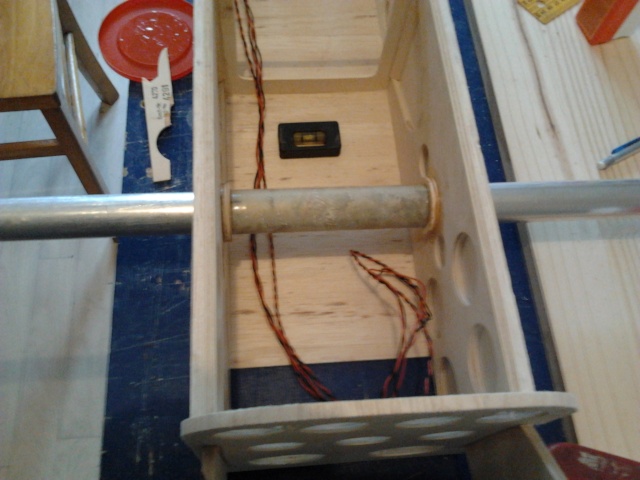

et mise en place des ailes sur le fuselage pour collage du fourreau de la petite clés d'aile



préparation des renfort de clés d'ailes



collage des renfort de cles et pose d'une bande fibre (resine d'epoxy) pour liée le fourreau au renfort



découpe et preparation des saumon





pose d'une petite baguette sur le bord d'attaque , elle fera la liaison entre les planche de coffrages



debut du coffrage des ailes





on continu avec le coffrage





et collage d'un fourreau en papier (rouler sur la cles d'aile de 30) pour le passage des fils de servo



et on continue avec le coffrage des ailes







le coffrage des ailes et enfin fini :)







et debut du travail sur les saumons ,



mise en place de la partie centrale



collage des équerre sur le 2e coter des saumons



et première mise en forme





les saumons sont terminer :)





petit montage de la bête



et j'ai pas pu résister a l'envie de le brancher :twisted:



perçage des trous pour la fixation des demi-stab (écrou a griffe et vis M3 )





et petit retour sur la cabane avant , collage de renfort en balsa de 3mm , collage d'un croisillon en balsa de 6X6 et enfin collage du plancher de cockpit









et biensur le même travail a été fait sur le 2e fuselage



decoupe et collage de petite patte en CTP 3mm



dans les flancs du fuselage , on évide 2 petit emplacement de 2 cm X 2 cm pour y coller un petit morceaux de ctp





on perce le tout et mise en place d'ecrou a griffe





et voila , la verrière et fixer :)



suite et fin du travail sur la cabane avant , confection de petite rehausse qui vont servir a fixer la verrière et former le baquet du cockpit





et voila , la partie avant et terminé



en gros oeuvre , il ne reste plus que les ailerons et a faire la finition :) , ca sent la fin tous ca

découpe et mise en place sur le plans des différents morceaux



collage et séance photo avec l'aile



decoupe et collage des bout d'ailerons





et debut de mise en forme



la mise en forme des 4 ailerons et terminée





et pose de triangle en balsa pour renforcer le fuselage



et on continu le travail sur les ailerons avec la pose de croisillon





demain j'attaque les biseau et la pose des charnières

cela ma pris plus de temps que prévu , mais les biseaux sont fini



les débattements me semble suffisant :twisted:







Découpe des ailerons :) pour avoir une fonction volets (pour ralentir encore la vitesse de vol





les ailes étant terminées , retour sur le fuselage , avec le collage de la plaque du fond de boite moteur et collages des pattes de soutien pour la plaque amovible du dessus



Collage du support de train et de sont couple de renfort





collage du support de train sur le deuxieme fuselage

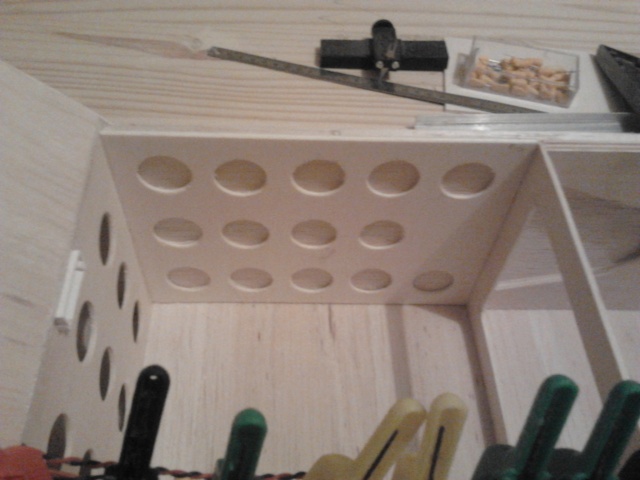

et collage de tout les triangle de renfort sur la partie avant





Mise en place du premier moteur



confection et collage du support servo (gaz)



et petit montage de l'ensemble





A l'heure actuelle je ne peut pas dire quand ils feront leur premier vol . La partie construction et terminée , a part le capot mais ca c'est le collège qui s'en occupe (la fibre et moi ca fait 2 :( ) , sinon il reste juste a mettre un petit coup de papier de verre de finition (mais se sera fait juste avant l’entoilage) d’ailleurs le collègue vient chercher le sien ce weekend , il et impatient :twisted: . Maintenant il faut que je l’équipe , et cela va prendre un certains temps , mais je pense qu'il devrait prendre l'air début Mai , je ne manquerait pas de faire une petite séance photo et la petite vidéo qui va bien :) .

steph
